원래 장소:
중국
브랜드 이름:
RanCheng
인증:
CE, ISO 9001:2000
모델 번호:
RCKS-11
32m 굴착 깊이 크롤러 타입 바위 DTH 굴착 리그 242KW 커민스 엔진
제품 설명
RCKS - 11 크롤러 블래스팅 바위 파리 리그 는 가혹 한 환경 및 고 강도 작업 을 위해 특별히 설계 된 자동화 된 중량 장비 입니다.그것은 엄격한 환경 보호 표준을 충족하는 Cummins 중국 단계 III 디젤 엔진을 갖추고 있습니다이중 출력 시스템을 통해 전력 분배를 최적화하여 복잡한 형식에서 안정성과 신뢰성을 보장합니다.
이 드릴링 리그는 100~140mm의 다양한 구멍 지름과 방향을 처리 할 수 있으며 광산 및 건설 전 분할 구멍 작업에 적합합니다.자동 시스템 자동 뚫림 파이프 로딩 및 배하 및 윤활 포함, 인력 요구량을 줄이고 효율성을 높입니다. 조작이 간단하고 한 명의 작업자가 드릴링을 완료 할 수 있습니다.
압류 방지 시스템과 선택적인 드릴링 각과 깊이 지표가 작업 정확도를 향상시킵니다. 효율적인 먼지 제거 시스템과 편안한 객실 시설,에어컨, 오디오 시스템 등, 작업 환경과 효율성을 향상시킵니다.
제품 사양
| 모델 | RCKS-11 |
| 운송 크기 (L × W × H) | 9100*2520*3600mm |
| 무게 | 15500kg |
| 암석의 경직성 | f=6-20 |
| 굴착 직경 | 100~140mm |
| 지평 | 420mm |
| 철도의 평준화 각도 | 10° 위, 10° 아래 |
| 이동 속도 | 0-4km/h |
| 등반 능력 | 25° |
| 견인력 | 120KN |
| 토크 | 2800Nm |
| 회전 속도 | 0~120회속 |
| 굴착 부름의 올림 각도 | 위 47°, 아래 20° |
| 굴착 펌프의 굴착 각도 | 오른쪽 50°, 왼쪽 21° |
| 바퀴가 흔들리는 각도 | 오른쪽 95°, 왼쪽 35° |
| 빔의 기울기 각도 | 114° |
| 보상 스코어 | 1353mm |
| 먹이 주름 | 4490mm |
| 최대 추진력 | 25KN |
| 추진 방법 | 롤러 체인 |
| 경제적인 굴착 깊이 | 32m |
| 막대기 수 | 7+1 |
| 굴착 막대기 사양 | Φ76x4000mm |
| DTH 망치 | K40 |
| 엔진 | 커민스 QSL8.9-C325-30 |
| 실린더 | 6 |
| 출력 전력 | 242KW/2200rpm |
| 수압 펌프 | 5 × 변속기 펌프 |
| 스루브 공기 압축기 | 카이잔 |
| 공기 용량 | 18m3/min |
| 공기 압력 | 18Bar |
| 이동 제어 시스템 | 수압 조종사 |
| 굴착 제어 시스템 | 수압 조종사 |
| 방해 방지 | 자동 전기-하이드라울릭 차단장치 |
| 전압 | 24V DC |
| 안전 택시 | FOPS 및 ROPS의 요구 사항을 충족합니다. |
| 실내 소음 | 85dB 이하 (A) |
| 좌석 | 조정 가능 |
| 에어컨 | 표준 온도 |
| 오락 | 라디오 +Mp3 |
제품 특성
한 번에 최대 4.5 미터까지 이동할 수 있으며, 로딩 및 배하 시간을 크게 줄이고 업무 효율성을 향상시킵니다.자동 드릴 파이프 연결 및 배하 시스템은 최대 32m의 드릴 깊이를 달성 할 수 있습니다.; 독특한 리프팅 메커니즘은 프레임에 대한 130 °의 큰 스윙 각 조정을 실현합니다. 기둥을 변경하지 않고 수평 구멍과 수직 구멍을 전환하는 것이 편리합니다.CAT 전자 연료 주입 엔진은 우수한 전력 성능을 제공합니다; 이중 끝 출력 전력 구조는 컴팩트하고 유지 관리가 쉽습니다; 고압 및 큰 이동 압축 시스템은 빠른 굴착을 보장합니다;자기 평준화 이동 메커니즘은 굴착기를 거친 도로에 더 적합하게 만듭니다.; 특수 드릴 막대기 위치 메커니즘은 구멍의 편차를 피하고 드릴 품질을 향상시키기 위해 드릴 도구를 안내합니다. 242KW 커민스 엔진이 장착되어 있습니다.

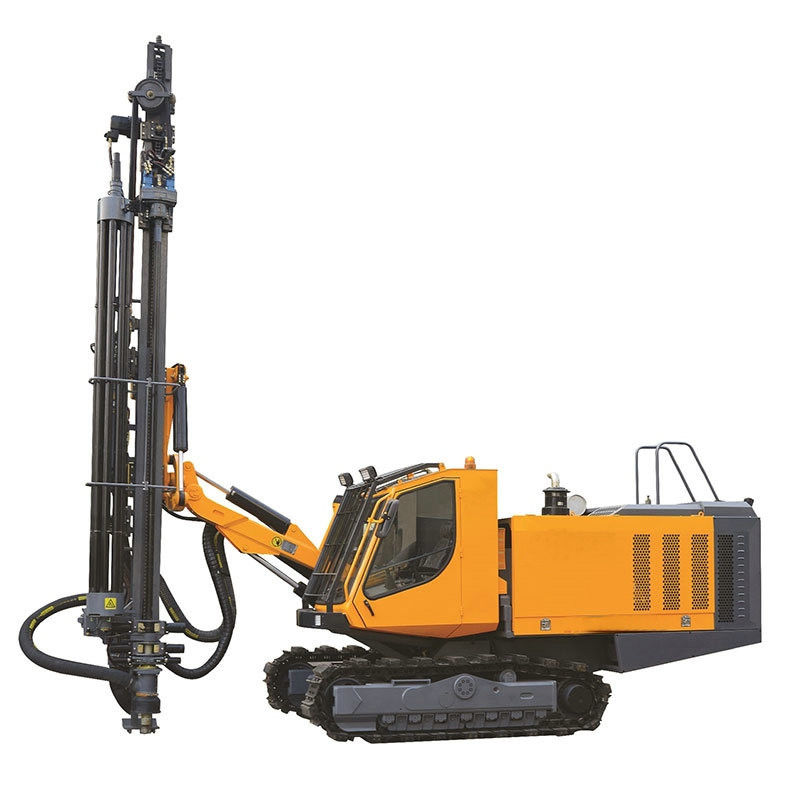

제품 이미지
