원래 장소:
중국
브랜드 이름:
RanCheng
인증:
CE, ISO 9001:2000
모델 번호:
RCDX-5
680 - 1500m 깊이 크롤러 장착 코어 드릴링 리그 195HP 디젤 엔진
제품 설명
RCDX - 5 완전 수압 코어 드릴링 리그는 고급 수압 드라이브 시스템과 크롤러 설치를 통해 우수한 드릴링 성능과 쉬운 운영 경험을 제공합니다.이 파도장 설계는 인간화에 초점을 맞추고 있습니다., 넓고 편안한 운영 공간을 보장합니다. 동시에, 그것의 구조는 단순하고 아름답고, 사람들에게 지향된 디자인 개념을 반영합니다.드릴 비트 가 변동 모터에 의해 구동되고 두 속도 기계적 전환 및 지속적으로 변동 변속 기능이 있습니다.
또한, 실린더 피스톤 막대기의 특수 설계는 드릴링 효율을 향상시킵니다. 데릭의 조절 범위는 0에서 90도입니다.낮은 중력 중심과 좋은 안정성 작업의 신뢰성을 보장하는 동안전체적으로, RCDX-5는 우수한 성능과 작동 및 유지 보수에 쉬운 코어 드릴링 리그입니다.
제품 사양
| iesel 엔진 | 모델 | 커민스 6CT A8.3-C195 (터보 충전 및 충전 물 냉각) |
| 이동 | 80.3L (2.19 US 갤런) | |
| 힘 | 145kW (195HP) | |
| 정량 RPM (공장 설정) | 2200rpm | |
| 뚫기 용량 | BQ | 1550m ((4920피트) |
| NQ | 1300m ((4264피트) | |
| 본부 | 1000m ((3280피트) | |
| PQ | 680m ((2230피트) | |
| 펌프 머리 | 회전 모터 | 이중 수압 모터 변동 및 역전 제조자: SAUER-DANFOSS |
| RPM | 2회전/단계 없는 변화 0-1145 RPM | |
| 비율 | 1번 8번7761 2 2716:1 | |
| 헤드 오픈 | 수압 구동으로 옆으로 슬라이딩 방법 | |
| 수압 Chuck ((PQ)) | 수압적으로 열고, 디스크 스프링 클램핑, 정상적으로 닫힌 유형의 222 400 N의 축적 보유 용량 | |
| 맥스. 토크 | 4750 N·m ((3427 lbf·ft) | |
| 지름 유지 | 121mm (4.76인치) | |
| 최대 스핀들 (spindle) 의 들어올림 능력 | 150 kN ((33720 lbf) | |
| 최대 공급력 | 75 kN ((16860 lbf) |
| 1차 펌프 패키지 | 축 펌프 변동 펌프 트리플렉스 펌프: 드릴 헤드 로테이션, 메인 리스트, 진흙 펌프 및 라인 윈치 | 제조자: DANFOSS 1번 펌프: 28.5MPa에서 150LPM 2번 펌프: 25MPa에서 120LPM 3번 펌프: 25MPa에서 102 LPM |
| 수압 탱크 | 용량 | 420 L (111 US 갤런) |
| 주 승강장 용량 | 호스팅 속도 (일자선) | 38~70m/min (거벗은 드럼) |
| 호스팅 힘 (일자선) | 77kN ((17310 lbf) | |
| 철선 직경 | 18mm ((0.71 인치) | |
| 철선 길이가 | 50m (약 164피트) | |
| 와이어라인 호스트의 용량 | 호스팅 속도 (일자선) | 164m/min (거벗은 드럼) |
| 호스팅 힘 (일자선) | 12 kN ((2698 lbf) (거벗은 드럼) | |
| 철선 직경 | 6mm ((0.24 인치) | |
| 철선 길이가 | 1500m (4,920피트) | |
| 마스트 | 기둥 높이 | 11m (~ 36피트) |
| 마스트 조정 각도 | 0° ∼ 90° | |
| 굴착 각도 | 45°~90° | |
| 먹여살리기 | 3800mm (~ 150인치) | |
| 미끄러짐 | 1500mm ((59인치) | |
| 피드 당기기 | 15000kg ((33075 lb) | |
| 공급 추진력 | 7500kg ((16538파운드) | |
| 스틱 당겨 | 3m 또는 6m (9.84피트 또는 19.68피트) | |
| 진흙 펌프 | 종류 | 반사 펌프 트립렉스 플랑저 |
| 모델 | BW250 | |
| 뇌졸중 | 100mm (3.9 인치) | |
| 출력량 | 250,145, 90, 52 L/min (66, 38, 24, 14 US 갤런/min) | |
| 방출 압력 | 2.5, 4.5, 6.0, 6.0 Mpa (363, 653, 870, 870 psi) | |
| 발 클램프 | 클램핑 범위 | 55.5-117.5mm ((2.19-4.63인치) 구멍을 통해 Ф154mm ((6.06인치) |
제품 특성
RCDX - 5 완전 수압 핵 드릴링 리그는 신뢰할 수있는 성능의 측면에서 뛰어난 성능을 가지고 있으며 국제 구매 가이드는 주요 보조 장비의 높은 품질을 보장합니다.,모두 국내외 유명 브랜드의 제품입니다. 디젤 엔진, 수압 펌프, 메인 밸브, 모터, 크롤러이 펌프는 매우 효율적인 뿐만 아니라, 환경 친화적이고 에너지 절감, 큰 토크, 높은 전력 단위 구성, 합리적인 구조 설계 및 고급 운영 방법,6미터 길이의 굴착 파이프와 결합, 함께 운영 및 성능 효율성 측면에서 높은 성능을 보장합니다.디젤 엔진은 낮은 배출량을 가지고 있으며 전문적인 소음 감축 설계는 도시 환경에서도 드릴링 리그가 정상적으로 작동 할 수 있습니다.첨단 부하 민감 제어 기술은 효율적으로 전력 소비와 열 생산을 줄입니다.에너지 절감 목표를 더욱 달성하고 RCDX-5를 코어 파리 분야에서 선두주자로 만드는 것.

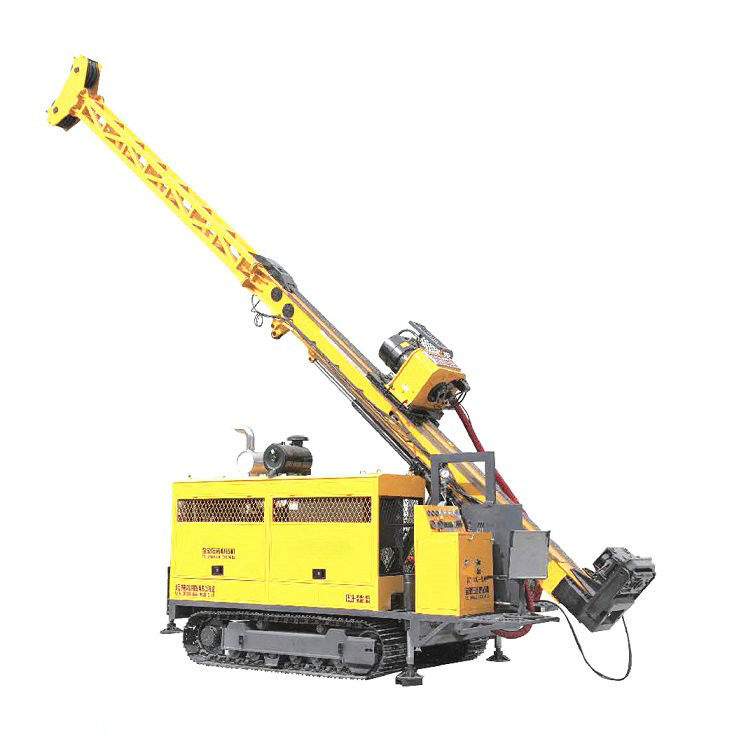

제품 이미지
