원래 장소:
중국
브랜드 이름:
RanCheng
인증:
CE, ISO 9001:2000
모델 번호:
RCJ800C
1200m 깊이 유차이 엔진 6 실린더 92KW
제품 설명
RCJ800C 드릴링 리그는 단단한 암석 드릴링을 위해 특별히 설계된 효율적이고 안정적인 수압 핵 드릴링 리그입니다. 그것은 완전히 수압 드라이브 시스템을 채택합니다.첨단 축적 피스톤 펌프와 기울기 축 피스톤 모터를 포함하여, 전력 헤드의 회전 및 무단 속도 조절을 실현 할 수 있습니다.그 실린더 체인 - 2형 - 속도 공급 메커니즘 및 가로 변환 메커니즘은 운동 안정성과 신뢰성을 보장. 굴착 타워는 전체 리프팅 및 슬라이딩 실린더로 설계되어 0 ~ 90 ° 범위 내의 구멍을 유연하게 뚫을 수 있습니다.작업 효율과 토크 출력을 향상시키는.
굴착 기기는 완전한 수압 압력으로 구동되며, 전력 헤드의 회전은 축적 플링거 펌프와 기울기 축 플링거 모터에 의해 구동됩니다.두 개의 기계식 변속기, 스테프리스 속도 조절기, 그리고 첨단 구조. 전력 헤드는 안정적이고 안정적인 움직임에 오일 실린더 체인 이중 속도 공급 메커니즘을 채택,그리고 전력 헤드의 측면 변환 메커니즘을 가지고 있습니다.마스트는 오일 실린더를 채택 하 고 전체로 슬라이드 하 고 0-90 ° 범위 내에서 구멍을 뚫 수 있습니다.높은 작업 효율과 큰 토크.
제품 사양
| 작업층 | 느슨한 토양층과 바닥 암석 (강도:F6~20) | |
| 뚫기 용량 | 부가가치 (m) | 1200 |
| NTW (m) | 1000 | |
| HTW (m) | 800 | |
| PQ ((m) | 600 | |
| 수압 시스템 | 가속 압력 Mpa | 32+16 |
| 냉각 방식 | 2차 공기 냉각과 1차 물 냉각 | |
| 힘 | 디젤 엔진 모델 | 유차이 엔진 6 실린더 92KW |
| 정량력 | 92KW | |
| 가속도 | 2200rpm | |
| 로터리 헤드 | 최대 토크 | 1800N.m |
| 최대 회전속도 | 1400회속 | |
| 먹이 주행 | 3.5m | |
| 리프팅 힘 | 300KN | |
| 공급력 | 150KN | |
| 와이어라인 수압 윈치 | 로프 용량 | 1000m |
한남 랜첸 기계 회사
| 용량 | 리프팅 힘 | 5T | |||
| 리프팅 속도 | 110m/min | ||||
| 로프 지름 | 5mm | ||||
| 마스트 | 전체 키 | 70.9m | |||
| 굴착 각도 | 0-90° | ||||
| 미끄러진 뇌졸중 | 1200mm | ||||
| 클램프 (하이드라울릭) | 구멍 130mm | ||||
| 진흙 펌프 (하이드럴) | 모델 | BW160/10 | |||
| 종류 | 수평 세 실린더 단행 피스톤 펌프 | ||||
| 실린더 지름 | 70mm | ||||
| 뇌졸중 | 70mm | ||||
| 펌프 속도 (시간/분) | 200 | 132 | 83 | 55 | |
| 흐름 (L/min) | 160 | 107 | 67 | 44 | |
| 압력 (Mpa) | 2.5 | 4 | 6.5 | 10 | |
| 출구 파이프 지름 | 32mm | ||||
| 입구 파이프 지름 | 51mm | ||||
| 크롤러 체시 | 걷기 속도 | 0~2km/h | |||
| 등산 각도 | 25°-30° | ||||
| 차원 | 교통 | 5600*2000*2400mm | |||
| 무게 | 6800kg | ||||
제품 특성
시리즈 전체 수압 코어 드릴링 리그는 국내외 리그에서 유사한 드릴링 리그의 첨단 기술을 참조하는 기초에서 우리 회사가 개발 한 새로운 유형입니다.그것은 주로 고체 광물 매장 부착에 적합합니다, 그리고 또한 엔지니어링 지질학,?? 은 석유, 천연가스, 지하수 굴착에 사용될 수 있습니다. 또한 터널 환기, 배수 및 덩어리 부착에 대한 굴착 구멍을 사용할 수 있습니다.
굴착장에는 수압 트로이안 손잡이, 수압 평준화 다리, 후집 가능한 마스트 및 다른 장치가 장착되어 있습니다.무선 원격 제어 크롤러를 구성, 다양한 지형에 적합한, 갑작스러운 위험을 방지하기 위해 안전한 거리에 굴착 기구의 크래빙을 제어합니다.

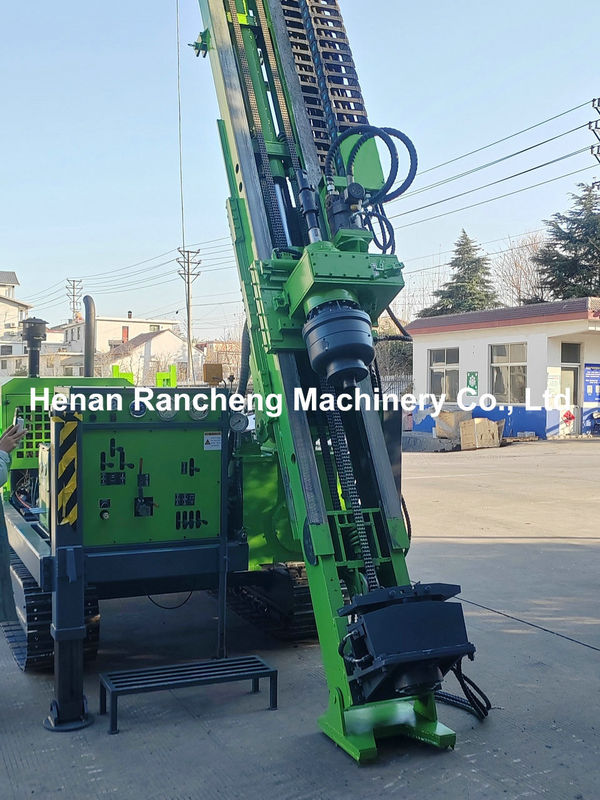

제품 이미지
