원래 장소:
중국
브랜드 이름:
RanCheng
인증:
CE, ISO 9001:2000
모델 번호:
RCJ500RC
RCJ500RC 수압 RC DTH 폭발 구멍 파기 리그/ 역순환 파기 리그/ 단단한 바위 광산 파기 리그
기계 소개
우리의RCJ500RC 수압 RC DTH 폭굴 파리 리그는 한 크롤러에 장착 된 파리 리그입니다. 그것은 공기 압축기로 역순환 파리입니다.
이 리그는 132KW 커민스 디젤 엔진입니다. 매우 큰 힘입니다. 최대 500m 깊이까지 뚫을 수 있습니다.
기술 매개 변수
| 모델 | RCJ500RC | ||
| 굴착장 무게 (크롤러 장착) | 1kg | 12000 | |
| 엔진 전력 | kW | 132 | |
| 길이 × 너비 × 높이 (정상) | mm | 7650x2250x3217 | |
| 환경 온도 범위 | °C | -10 ₹38 | |
| 굴착 능력 | |||
| 명목 굴착 깊이 | m | 500 | |
| 끝 구멍 직경 | mm | 150 | |
| 굴착 머리의 출력 | |||
| 최대 출력 토크 | N.m | 12000 | |
| 출력 회전 속도 (연속성) | rpm | 30 / 60 | |
|
) 출력 회전 속도 (분기) |
rpm | 52 / 104 | |
| 먹이는 | mm | 7000 | |
| 추진력 | kN | 100 | |
| 들어올림 능력 | kN | 160 | |
| 파이프 당기는 장치 출력 | |||
| 출력 회전 속도 | rpm | 40 | |
| 최대 출력 토크 | N.m | 30000 | |
| 구멍 직경 | mm | 370 | |
| 메인 윈치 | |||
| 첫 번째 층의 당기 힘 | kN | 70 | |
| 로프 직경 | mm | 19 | |
| 로프 용량 | m | 80 | |
| 보조 윈치 | |||
| 첫 번째 층의 당기 힘 | kN | 20 | |
| 로프 직경 | mm | 14 | |
| 로프 용량 | m | 60 | |
| 클램프 장치 구멍 직경 | mm | 340 | |
| 오일 펌프 출력 부피 | 밀리리터/일 | 87+63+25 | |
| 최대 압력 | MPa | 25 | |
| 탱크 용량 | L | 320 | |
| 엔진 (Cummins) | 6BTA5.9-C180 | ||
| 힘 | kW | 132 | |
| 회전 속도 (최대) | rpm | 2200 | |
| 트랙 차체 기지 | |||
| 걷기 속도 | 1km/h | 1.2 | |
| 단위 압력 | MPa | <0.05 | |
| 등반 능력 | 度 | ₹20 | |
| 철선 코어 드릴링 유닛 헤드 | |||
|
굴착 깊이
|
NQ | m | 1200 |
| 본부 | m | 850 | |
| PQ | m | 600 | |
적용
RCJ500RC굴착장치는 크롤러 체시에 장착되어 있으며,전기 헤드 타입의 굴착장, 정형 또는 기울기 구멍을 뚫기 위해 사용되는 완전한 수압 시스템으로 구동됩니다.그리고 또한 다음의 굴착 기술 방법:
뚫기 톱니 뚫기
아래로 갈고리 뚫기
진흙 앞으로의 원형 드릴
ODEX 도구 (하우스 파이프 다음) DTH 망치로 드릴
중형 역순환 드릴
배선 코어 뚫기 코어 뚫기 회전 단위 머리가 변경 후
부착장에서는 부드럽고 느슨한 표면 상태에서 부착하는 데 어려움을 해결할 수 있습니다.각기 다른 드릴링 기술에 따라 스크립트 및 자갈 지역 및 또한 분쇄 계층 방법따라서, 그것은 광범위하게 지루한 작업의 종류에 사용됩니다.

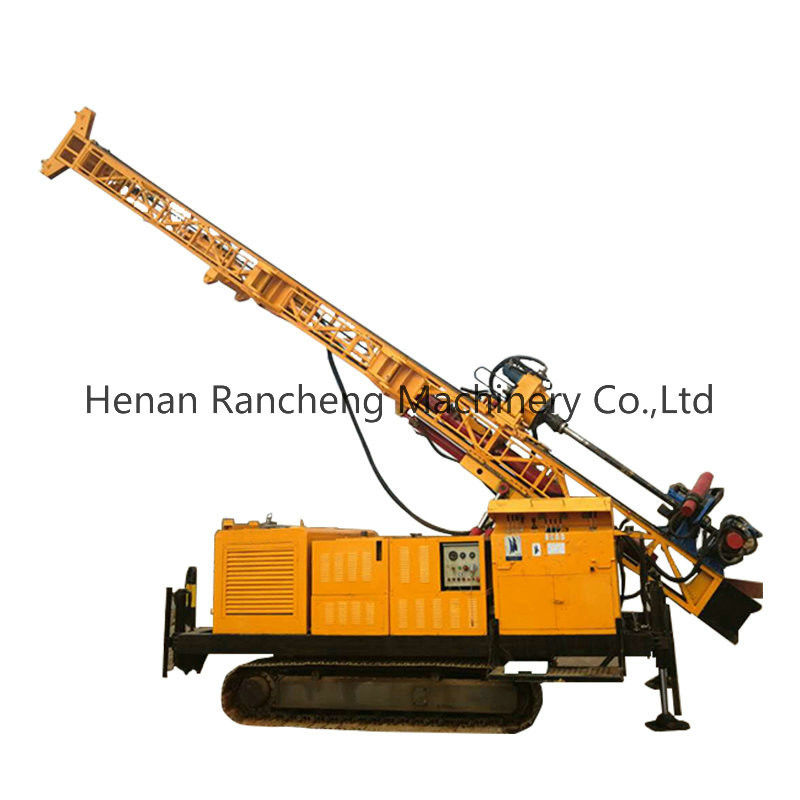

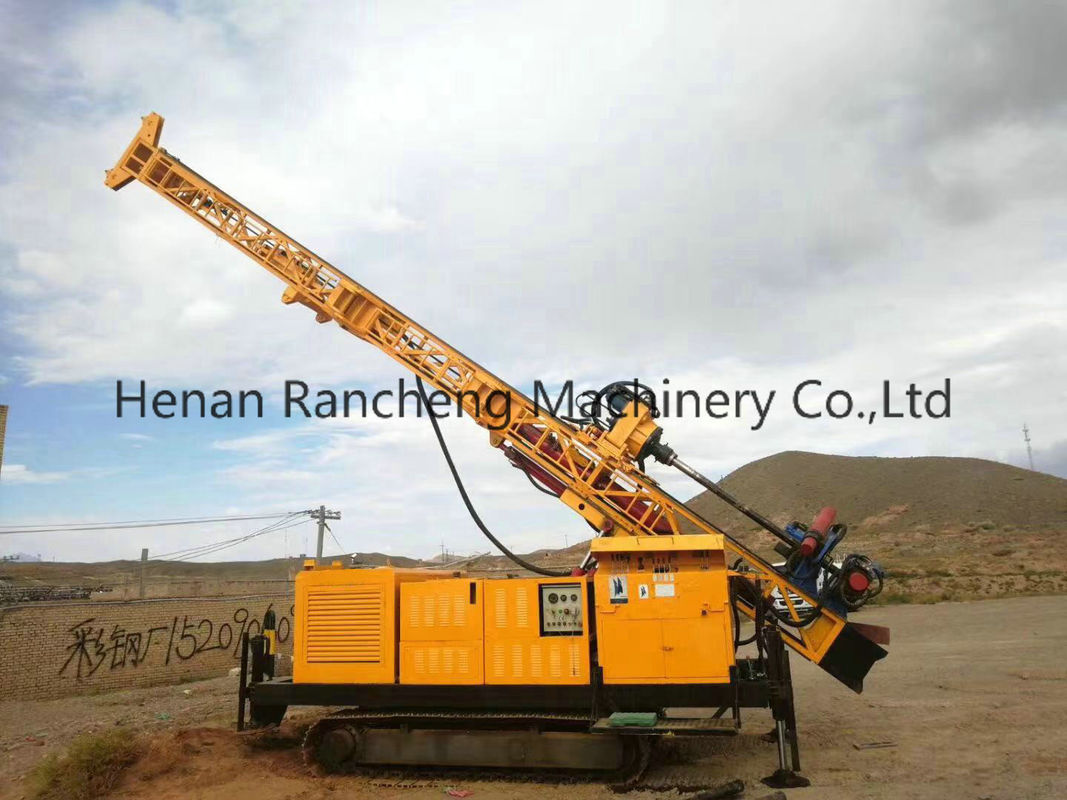

기계 사진
