원래 장소:
중국
브랜드 이름:
RanCheng
인증:
CE, ISO 9001:2000
모델 번호:
RCJ1600C

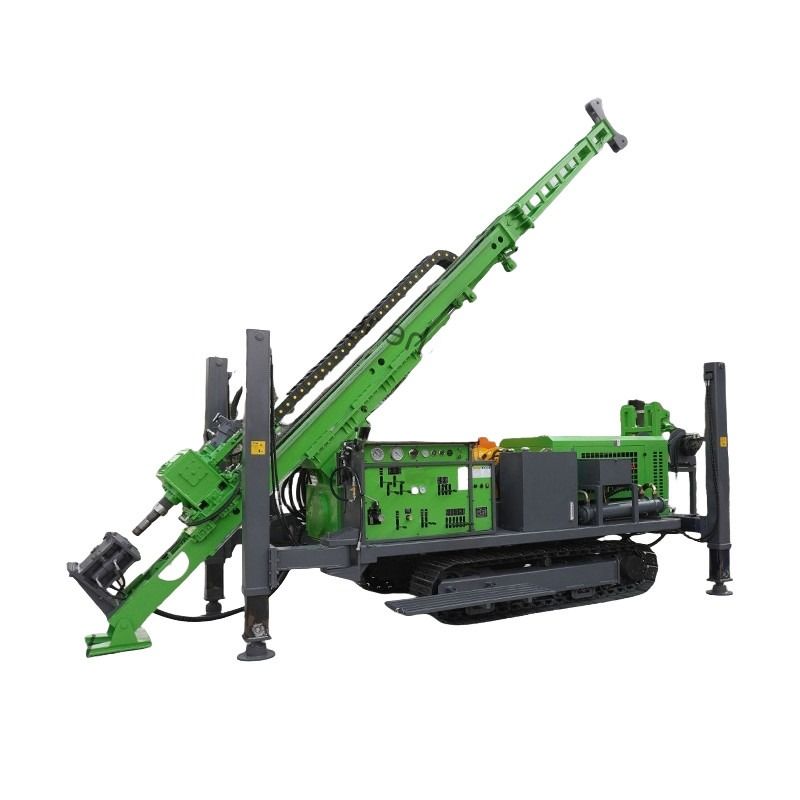

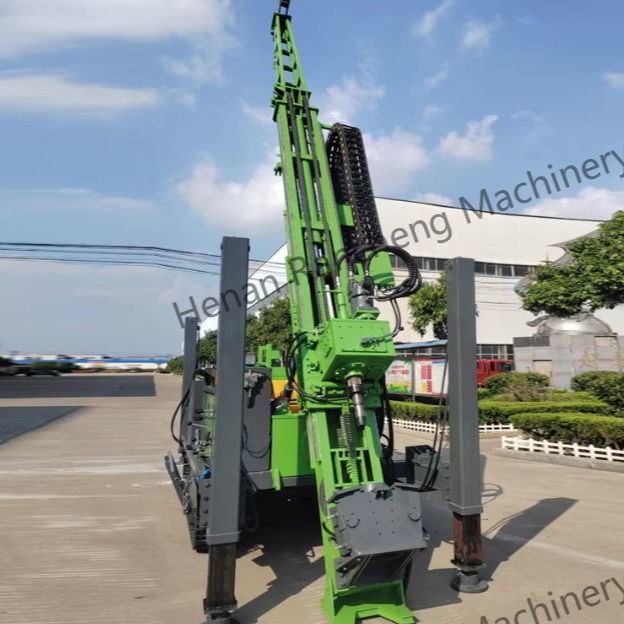

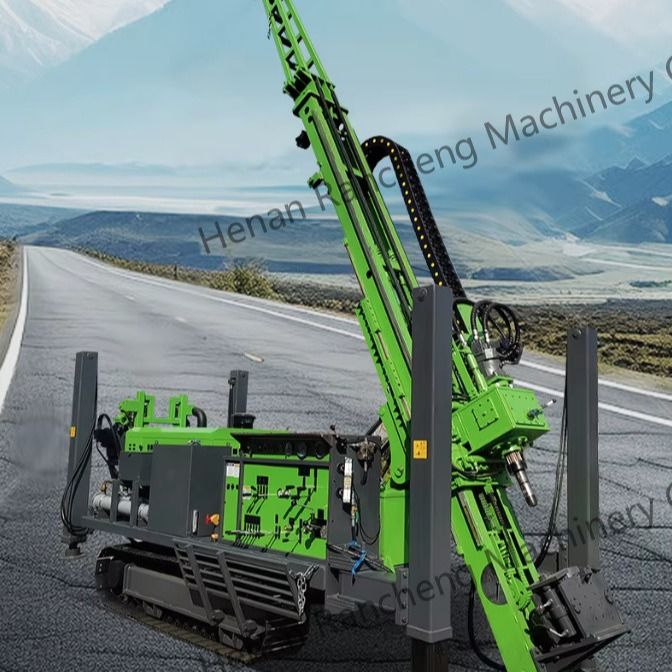

이 일련의 완전 유압 코어 드릴링 장비는 고체 광물 매장량 탐사를 위해 특별히 설계되었습니다. 또한 엔지니어링 지질 조사, 얕은 석유및 가스 시추, 지하수 탐사, 터널 환기, 배수 및 댐 그라우팅을 포함한 건설 응용 분야에도 적합합니다.이 장비는 완전 유압 구동 시스템을 특징으로 하며,
축 피스톤 펌프와 경사축 피스톤 모터가 파워 헤드 회전을 구동합니다.무단 속도 조절 기능이 있는 기계식 2단 구성은 다양한 지질 지층에서 정확한 작동을 보장합니다. 파워 헤드는 부드러운 움직임을 위한 실린더 체인 공급 메커니즘을 통합하고, 향상된 위치 정확도를 위한 측면 이동 기능을 보완합니다. 실린더 구동 리프팅 및 슬라이딩 메커니즘을 통해 작동되는 마스트는 45°에서 90°까지의 드릴링 각도를 지원하여 경사 및 수직 보어홀 작업을 모두 가능하게 합니다. 부하 감지 유압 시스템을 갖춘 이 장비는 에너지 효율성을 최적화하는 동시에 고강도 드릴링 작업에 최대 4,000N·m의 토크를 제공합니다.기술 매개변수
| 1600C 완전 유압 코어 드릴링 장비작업 지층 | ||
| 느슨한 토양층 및 기반암(경도: F6~20) | 드릴링 용량 | |
| BTW (m) | 1800 | NTW (m) |
| 1600 | HTW (m) | |
| 1400 | PQ(m) | |
| 1200 | 유압 시스템 | |
| 정격 압력 Mpa | 32+25 (메인 펌프: 145 ml/r, 32 MPa, 보조 펌프 96 ml/r, 25 MPa) | 냉각 방식 |
| 2차 공기 냉각 + 1차 수냉각 | 전원 | |
| 디젤 엔진 모델 | 커민스 엔진 6기통 | 정격 출력 |
| 154KW | 정격 속도 | |
| 2000rpm | 로터리 헤드 | |
| 최대 토크 | 4000N.m | 최대 회전 속도 |
| 1400rpm | 공급 스트로크 | |
| 3.5m | 인상력 | |
| 30KN | 공급력 | |
| 230KN | 와이어라인 유압 윈치 용량 | |
| 로프 용량 | 1600m | 인상력 |
| 30KN | 인상 속도 | |
| 110m/min | 로프 직경 | |
| 6mm | 마스트 | |
| 전체 높이 | 8.1m | 드릴링 각도 |
| 45-90° | 슬립 스트로크 | |
| 1200mm | 클램프 (유압) | |
| T75/89/115mm | 머드 펌프 (유압) | |
| 모델 | BW250 | 크롤러 섀시 |
| 보행 속도 | 2-3km/h | 등반 각도 |
| 25°-30° | 치수 | |
| 운송 | 5900*2100*2400mm | 무게 |
| 10000kg | 주요 특징 | |
드릴 스트링 시스템: 플로팅 메인 샤프트와 3미터 드릴 파이프를 갖춘 이 장비는 경암층(지층 경도: F6~20)에서도 코어 샘플의 무결성을 보장합니다.
드릴 스트링 시스템: 플로팅 메인 샤프트와 3미터 드릴 파이프를 갖춘 이 장비는 경암층(지층 경도: F6~20)에서도 코어 샘플의 무결성을 보장합니다.
