원래 장소:
중국
브랜드 이름:
RanCheng
인증:
CE, ISO 9001:2000
모델 번호:
RCJ1000C
암석 광산 다이아몬드 RCJ1000C 코어 드릴링 리그 지오 테크닉 드릴링 리그 탐사 드릴링 리그
제품 설명
이 시리즈의 완전히 수압 핵심 드릴링 리그는 국내외에서 유사한 드릴링 리그의 첨단 기술을 기반으로 우리 회사가 독립적으로 개발 한 새로운 유형의 드릴링 리그입니다.그것은 완전한 수압 드라이브를 채택, 그리고 전력 헤드의 회전은 축성 피스톤 펌프와 굽은 피스톤 모터에 의해 구동된다. 그것은 두 단계 기계 기어와 무단 속도 조절을 가지고 있으며 고급 구조를 가지고 있다.전력 헤드는 실린더 체인 이중 속도 공급 메커니즘을 채택, 부드럽고 안정적으로 움직이며, 전력 헤드에 대한 측면 변환 메커니즘이 장착되어 있습니다. 또한 수압 트로이 목마, 수압 레벨링 다리,망원경 기둥 및 다른 장치로 펌프의 빠른 위치를 용이하게그것은 다양한 지형에 적합한 무선 원격 제어 크롤러와 장착되어 있으며, 안전 거리에 크롤링을 제어하고 갑작스러운 위험을 방지합니다.
마스트는 전체 승강 및 슬라이딩 실린더를 채택하고 0-90 ° 범위 내에서 구멍을 뚫을 수 있습니다.높은 작업 효율과 큰 토크.
제품 사양
| 작업층 | 느슨한 토양층과 바닥 암석 (강도:F6~20) | ||||
| 뚫기 용량 | 부가가치 (m) | 1400 | |||
| NTW (m) | 1200 | ||||
| HTW (m) | 1000 | ||||
| PQ ((m) | 800 | ||||
| 수압 시스템 | 가속 압력 Mpa | 32+16 | |||
| 냉각 방식 | 2차 공기 냉각과 1차 물 냉각 | ||||
| 힘 | 디젤 엔진 모델 | 유차이 엔진 6 실린더 118KW | |||
| 정량력 | 118KW | ||||
| 가속도 | 2300rpm | ||||
| 로터리 헤드 | 최대 토크 | 2600N.m | |||
| 최대 회전속도 | 1400회속 | ||||
| 먹이 주행 | 3.5m | ||||
| 구멍 직경 | 95mm | ||||
| 리프팅 힘 | 360KN | ||||
| 공급력 | 180KN | ||||
| 유선 수압 린치 용량 | 로프 용량 | 1200m | |||
| 리프팅 힘 | 24KN | ||||
| 리프팅 속도 | 110m/min | ||||
| 로프 지름 | 8mm | ||||
| 마스트 | 전체 키 | 70.9m | |||
| 굴착 각도 | 0-90° | ||||
| 미끄러진 뇌졸중 | 1200mm | ||||
| 클램프 (하이드라울릭) | 구멍 130mm | ||||
| 진흙 펌프 (하이드럴) | 모델 | BW160/10 | |||
| 종류 | 수평 세 실린더 단행 피스톤 펌프 | ||||
| 실린더 지름 | 70mm | ||||
| 뇌졸중 | 70mm | ||||
| 펌프 속도 (시간/분) | 200 | 132 | 83 | 55 | |
| 흐름 (L/min) | 160 | 107 | 67 | 44 | |
| 압력 (Mpa) | 2.5 | 4 | 6.5 | 10 | |
| 출구 파이프 지름 | 32mm | ||||
| 입구 파이프 지름 | 51mm | ||||
| 크롤러 체시 | 걷기 속도 | 0~2km/h | |||
| 등산 각도 | 25°-30° | ||||
| 차원 | 교통 | 5600*2000*2400mm | |||
| 무게 | 7300kg | ||||
적용
그것은 주로 고체 광물 매장 부착에 적합하며 엔지니어링 지질학, 浅油, 천연가스, 지하수 부착,또한 터널 환기를 위한 구멍을 뚫는 데 사용될 수 있습니다., 배수 및 펌프 류팅.

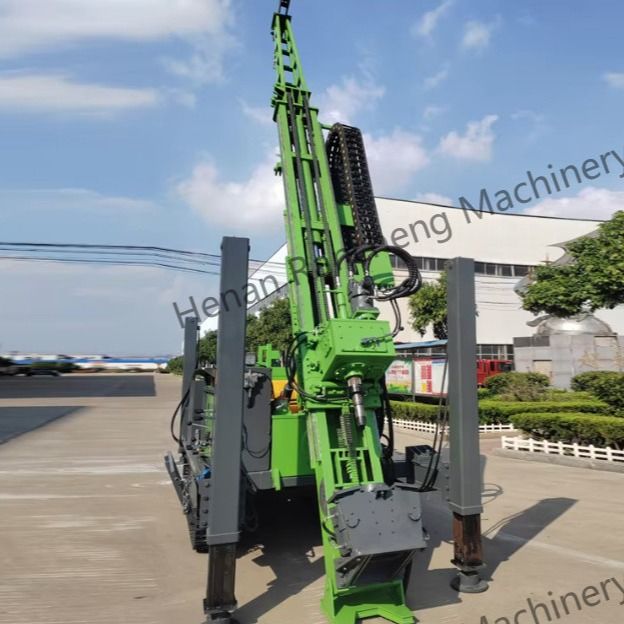

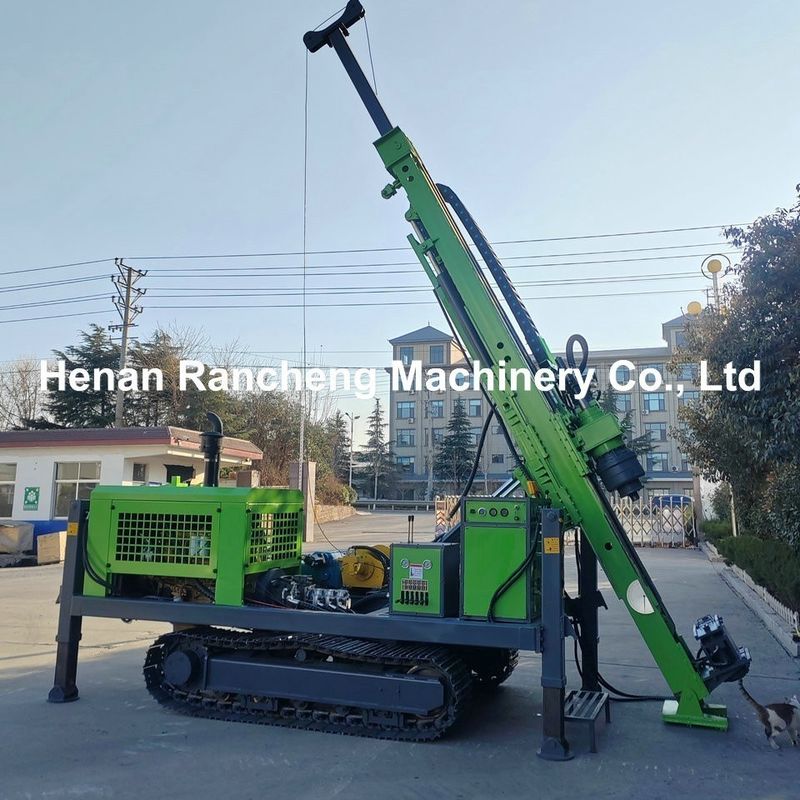

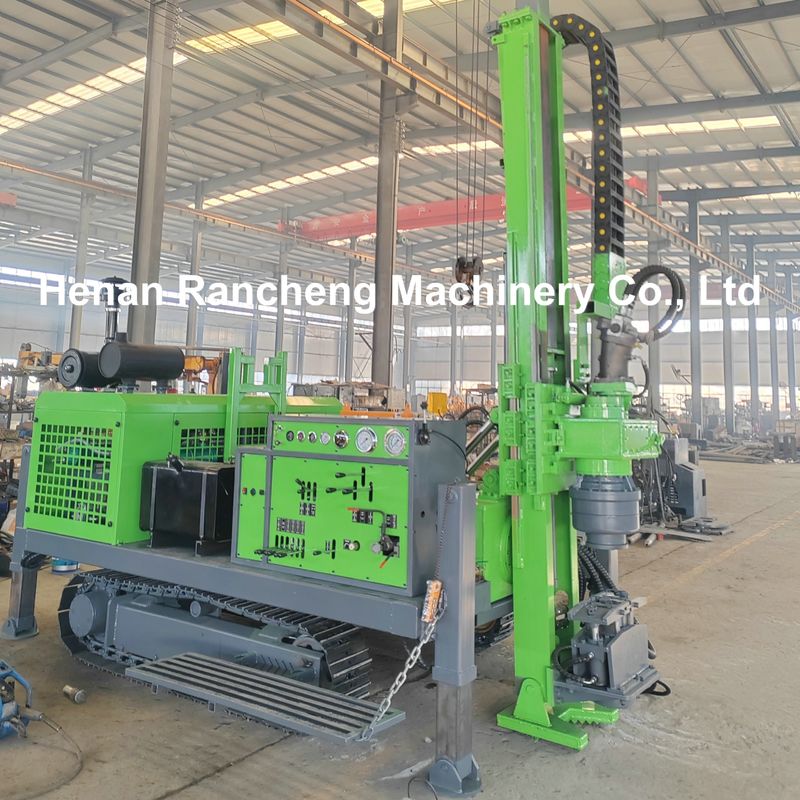

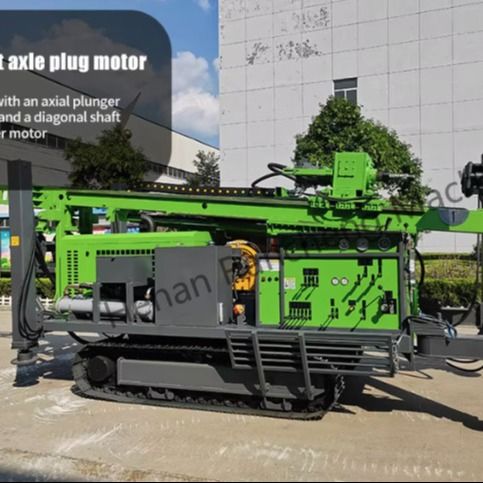

제품 이미지
