원래 장소:
중국
브랜드 이름:
RanCheng
인증:
CE, ISO 9001:2000
모델 번호:
RCF80GP
40 - 80m 깊이 수압 제트 가우팅 엔지니어링 파리 리그 132KW 전력
제품 설명
RCF80GP 크롤러 타입 고압 제트 드릴은 크롤러 체시, 완전한 수압 드라이브 및 상위 변속기 전력 헤드로 설계되었습니다.그것은 토양과 같은 사분층 덮개 층에서 회전 제트 스파일 건설을 위해 특별히 설계되었습니다., 모래와 자갈. 원 파이프, 듀플 파이프 및 3 파이프 로터리 제트 드릴링 도구로 장착되어 있습니다. 로터리 제트 작동 요구에 따라.순환되지 않는 액체 오거 파이를 포함한 다양한 방법, 공중 DTH 망치 굴착, 공중 DTH 망치 굴착 및 파이프 굴착, 리그는 적응 가능하며 느슨한 덮개, 돌로 덮인 돌과 부서진 암석과 같은 형성 과제를 효과적으로 처리 할 수 있습니다.그 광범위한 응용 분야, 산업, 도시 및 민간 건설, 도로 베드, 다리,?? 기초, 지하철, 초고층 건물 지하, 물 보존 공학 침수 처리 등에 적합합니다.그것은 또한 지상 소스 열 펌프 구멍에 사용할 수 있습니다, 도시 깊은 기초 구덩이 지원, 기초 강화 공학 구멍, 수력 발전소, 철도,고속도로 경사 및 대형 톤의 전압된 앵커 구멍 또는 배수 구멍의 다른 지질 공학, 또한 산사태 예방 및 바위 붕괴 재난 관리 프로젝트. 터널 파이프 쉐드 지원 구멍, 접합 강화 구멍,작은 기초 덩어리 구멍과 수학적 우물 또한 쉽게 해결 될 수 있습니다, 높은 실용적 가치를 보여줍니다.
제품 사양
| 사양 | RCF80GP | |
| 전체 무게 (kg) | 17500 | |
| 크기 (mm) | 10600X2250X3300 | |
| 주변 온도 () | -10-38 | |
| 구멍 깊이 (m) | 40~80 | |
| 구멍 지름 (mm) | 100~220 | |
| 막대 직경 (mm) | Φ60,φ73,φ89 | |
| 스틸 지름 (mm) | 400~1000mm | |
| 합성 파이프 길이가 | 7,12,17,24 | |
| 구멍의 각도 ((°) 던지기 각도 | 0~90 | |
| 구멍 각 ((°) 왼쪽 오른쪽 각 | -10~10 | |
| 회전 속도 (r/min) | 저속 | 28,65,90,200 |
| 고속 | 56,130,180,400 | |
| 최대 토크 (N.m) | 10000 | |
| 전력 헤드 공급 스트록 (mm) | 7500 | |
| 리프팅 힘 (kN) | 80 | |
| 공급 힘 (kN) | 55 | |
| 린치의 승강력 (중력 린치) (kN) |
25 | |
| 린치의 승강력 (보수 린치) (kN) |
11 | |
| 마스트 슬라이드 스트록 (mm) | 850 | |
| 마스트 굽는 각 (°) | -10-10 | |
| 기둥 수직 총 높이 (m) | 25 | |
| 실제 거리 (m) 한 번 제트 높이 | 21 | |
| 최대 제트 깊이 (m) | 80 | |
| 최대 제트 지름 (mm) | 1200 | |
| 디젤 엔진 전력 (KW) | 132 | |
| 엔진 회전 속도 (RPM) | 2300 | |
| 오일 탱크 (L) | 130 | |
| 트랙 신발 너비 (mm) | 500mm | |
| 최대 등산 (°) | 20 | |
제품 특성
타워 수압 제트 리그 는 건설 도중 유연 한 사용 을 위해 제거 할 수 있는 20 미터 보조 타워 (확장 기둥) 를 조립 한다.높은 타워의 설계는 조립 및 해체 시간을 줄입니다., 따라서 시간과 재료를 절약 합니다. 항 떠 있는 앵커의 건설에서, 리그 자체의 리프팅 장비의 사용은 추가 리프팅 비용을 피합니다.보조 타워 제거는 리그의 다른 기능 사용에 영향을 미치지 않습니다.짧은 볼트 구조로, 드릴링 리그는 직선 드릴링을 실현 할 수 있습니다. 이는 시간을 크게 절약하고 편리함을 제공합니다.보조 타워는 표준 디자인을 채택하고 자유롭게 5 미터로 결합 할 수 있습니다., 15m와 20m로 다른 건설 필요에 적응합니다.직경 92mm의 전력 헤드 (공개 유형) 는 89mm 굴착 파이프의 투과성을 보장하고 3 파이프 회전 제트 스파일 건설 및 앵커링의 요구 사항을 충족 할 수 있습니다수압 트랙 턱의 구성은 더 쉽게 드릴 도구를 변경합니다.리그의 높은 토크 특성이 대부분의 형식에 파일럿 구멍이 필요없이 드릴링을 허용하는 동안, 더 많은 시간을 절약합니다.

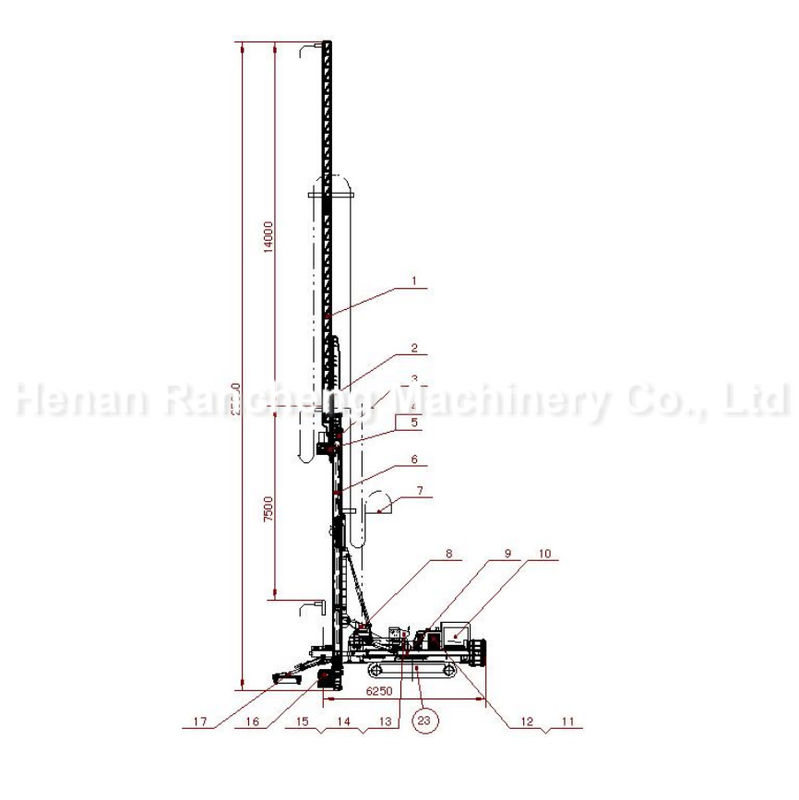

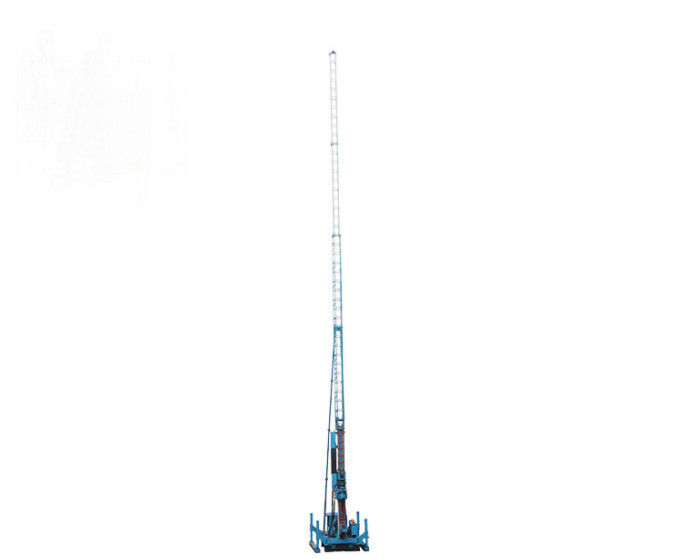

제품 이미지
