원래 장소:
중국
브랜드 이름:
RanCheng
인증:
CE, ISO 9001:2000
모델 번호:
RCZ-22J
RCZ-22J 모든 수압 터널링 덤보 파리 리그 3880mm 파리 깊이 93KW/125HP 디젤 엔진 전력
기계 소개
RCZ-22J 전용 수압 터널링 덤보 드릴링 리그 환경 친화적인 디젤 엔진을 탑재하여 이동 및 위치, 전기 모터로 뚫어 뚫어이중 동력 구성으로 인해 리그는 매우 낮은 노이즈 수준으로 빠른 기동성과 제로 배출량을 얻을 수 있습니다.리그 또한 고 효율적인 수압 유동기와 무거운 의무 떠있는 그리고 안정적인 콤보 붐 굴착 시스템으로 장착되어 있습니다.높은 정확도의 자동 수평 위치 및 360 회전 기능, 리그가 한 작업에서 35m2 면적의 부착 커버를 완료 할 수 있으며 볼팅 및 다른 많은 응용 프로그램에 사용될 수 있습니다.
.
기술 매개 변수
| 구멍 범위 | 38~100mm | 막대 크기 | 4305mm | |
| 뚫어 진 깊이 | 3880mm | 최대 작업 면적 | 70m2 | |
| 섹션 크기 | 11.5m x 7.5m | 뚫기 속도 | 00.8-2m/min | |
| 전기 모터 전력 | 2X75KW | 탱크 용량 | 250L | |
| 차원 | 12800x2140x2480/3180mm | 기계 무게 | 14.5T | |
| 방랑자 | ||||
| 모델 | YHD210 | 로터리 | 장단점 180° | |
| 스윙 팔 | 높이 오른쪽으로 40° | 여행 보상 | 1500mm | |
| 주요 팔 이동 | 1500mm | 슬라이딩 레일 각도 | 90° | |
| 압축기 | ||||
| 공기 압축기 | ||||
| 압력 | 0.2-0.8Mpa | 용량 F.A.D | 00.32m3/min | |
| 전기 모터 전력 | 2.2KW | / | / | |
| 물 공급 | ||||
| 흐름 | 100L/분 | 압력 | 0.2-0.8Mpa | |
| 전기 모터 전력 | 3.5kW | 전압 | 380V | |
| 전기 기기 | ||||
| 저장 배터리 | 2X12V | 도로 조명 | 24V | |
| 작업 조명 | 24V | / | / | |
| 차체 | ||||
| 디젤 엔진 전력 | 125HP/93KW | 비어 | ±40° | |
| 타이어 | 12.0XR20 | 분류 가능성 | ≤15° | |
| 뒷축의 굴곡 각도 | ±7° | 접근/출항 각도 | 17° /14° | |
| 회전 원의 반지름 | 30.3m/6.95m | 트램 속도 | 10km/h | |
| 토지 공백 | 250mm | 연료 탱크 | 60L | |
기계 의 장점
1공급 빔: 무거운 용량 알루미늄 합금 공급 빔은 높은 구부러짐, 톱션 및 부식 저항을 가지고 있으며 공급 빔의 긴 서비스 수명을 보장합니다.피드 빔의 표면은 스테인레스 스틸 판으로 싸여 있습니다, 그리고 PTFE 노후 방지 부착은 이동 부분 사이에 사용되어 공급 시스템의 서비스 수명을 더욱 연장합니다.
2. 바위 뚫기: 104M 바위 뚫기 는 두 배 충격 흡수 시스템을 채택하여 바위 뚫기 도구의 최상의 서비스 수명을 보장합니다.압력 가 있는 기름 필름 은 모든 움직이는 부품 의 표면을 보호 하고 윤활 합니다, 바위 드릴의 내부 마모를 줄입니다.
3안전 커버: FOPS 안전 커버 디자인은 떨어지는 물체를 효과적으로 방지 할 수있는 리프팅 기능을 가지고 있습니다.
4대용량 케이블 릴: 대용량 케이블 릴은 케이블을 제거하지 않고 70 미터의 이동을 달성 할 수 있습니다.
5포지셔닝 다리: 네 개의 중량 망원경 수압 다리가 뚫기 도중 정확한 위치 및 안정성을 보장합니다.
6콘솔: 고도로 통합된 시스템과 중앙 집중식 레이아웃 디자인은 조작을 더 쉽고 간단하게합니다.
7. 브레이킹 시스템: 이중 브레이킹 시스템은 지하 작업 환경에 특별히 설계 및 개발되었습니다. 앞 및 뒷 축 바퀴의 젖은 브레이크 외에도,그것은 또한 앞 축 스핀들 젖은 브레이크와 뒷 축 폐쇄 수압 주차 브레이크와 비상 정지 브레이크를 추가.

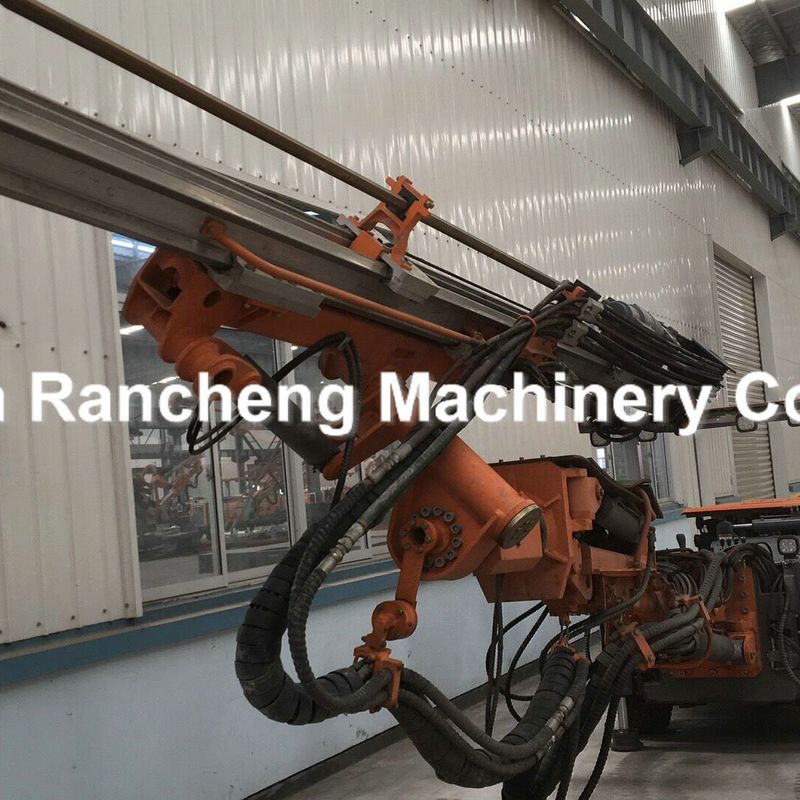

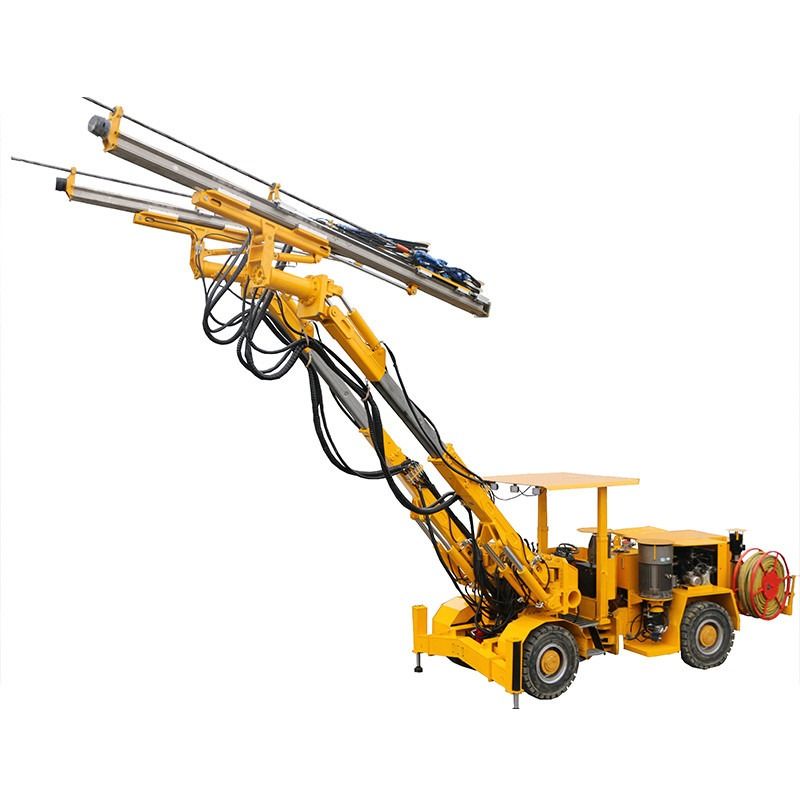

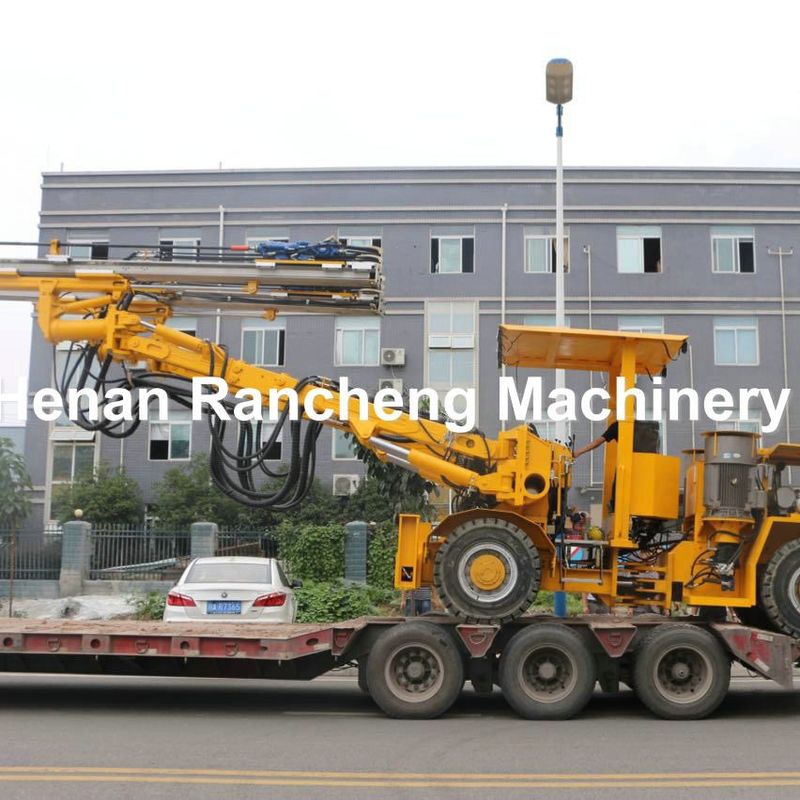

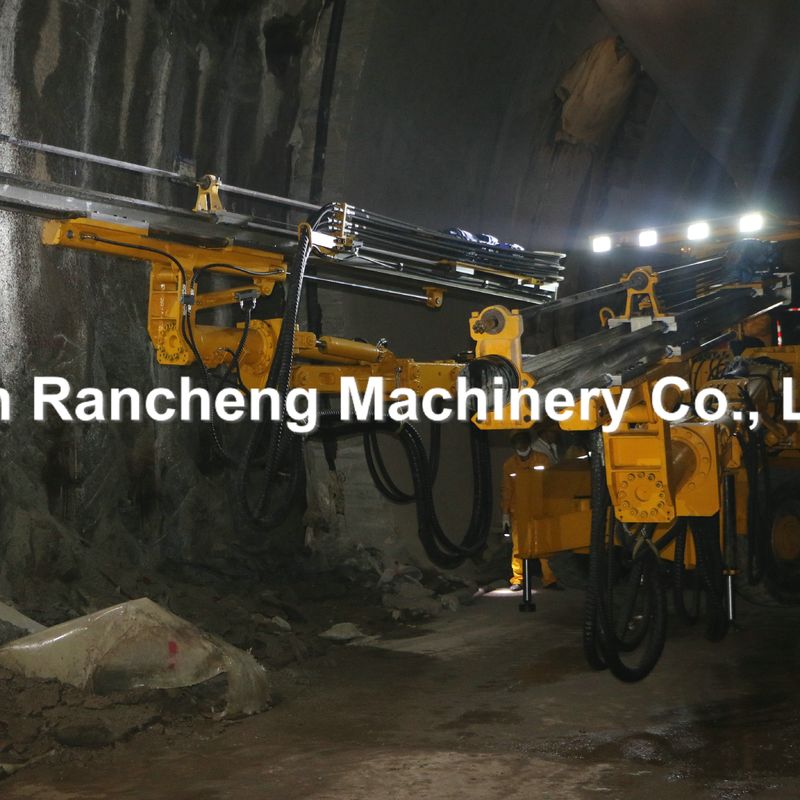

기계 사진
