원래 장소:
중국
브랜드 이름:
RanCheng
인증:
CE, ISO 9001:2000
모델 번호:
RCZ-18J
3440mm 지하 엔지니어링 드릴링 장비 전기 모터 및 디젤 엔진
기계 소개
RCZ - 18J 드릴링 장비는 복잡한 작업 환경에 맞게 제작된 완전 유압식 지하 드릴링 장비입니다.특히 공간이 제한된 좁고 낮은 구멍의 채굴 및 터널 엔지니어링에 적합합니다.이 리그는 4륜 구동 및 굴절식 조향 기능과 결합된 고급 직접 제어 유압 시스템을 사용하여 거친 지형에서 탁월한 기동성과 적응성을 보장하고 작업 영역에 빠르게 진입하고 나갈 수 있는 능력을 보장합니다.장착된 고효율 임팩터는 작업 시간을 크게 단축할 뿐만 아니라 에너지 소비도 크게 줄여 협맥 및 터널 작업에 효율적인 선택입니다.RCZ - 18J는 최대 작업 범위가 30평방미터에 달해 대규모 터널 프로젝트에서 생산성을 보장합니다.이 굴착 장치의 다재다능함은 석탄 채굴, 터널 굴착, 철도 및 도로 건설 등 다양한 분야에서 폭넓게 적용되어 뛰어난 작동 능력과 신뢰성을 입증했습니다.
기술적인 매개변수
| 모델 사양 | RCZ-18J | |
| 구멍 범위(mm) | 41 - 89 | |
| 구멍 깊이(mm) | 3,440 | |
| 막대 크기(mm) | ( R32, R38, T38 ) 3,700 | |
| 표류자 | 모델 | 1억4백만 |
| 충격력(kW) | 20 | |
| 최대.토크 (Nm) | 752 | |
| 영향 주파수(Hz) | 60 | |
| 유압 시스템 압력(bar) | 200 | |
| 회전속도(rpm) | 0 - 388 | |
| 무게(Kg) | 170 | |
| 공기 압축기 | 유형 | 왕복 피스톤 압축기 |
| 압력(바) | 8 | |
| 유행(m3/분) | 0.36 | |
| 디젤 엔진 | 모델 | Yuchai YC4DK100-T301 스테이지 IIIA |
| 전력 (kW) | 73.6 | |
| RPM(r/분) | 2,400rpm | |
| 전기 모터 | 만드는 사람 | 장티안 |
| 전력 (kW) | 55 | |
| RPM(r/분) | 1,475 | |
| 주파수(Hz) | 50 | |
| 전압(V) | 380 | |
| 밥을 먹이다 | 모델 | 3,700 |
| 전체 길이(mm) | 5,400 | |
| 피드 이동 (mm) | 3,440 | |
| 연장 길이 (mm) | 1,600 | |
| 최대.이송력(KN) | 15 | |
| 트램밍 | 유형 | 유압 구동 4륜 구동 |
| 트램밍 속도(km/h) | 11.5 / 5.6 | |
| 최대.견인력(KN) | 42 | |
| 그라데이션( ° ) | 20 | |
| 섀시 부동 각도(°) | ±15 | |
| 타이어 | 8.25R15 | |
| 트램밍 브레이크 | 정수압 브레이크 및 이중 루프, 4륜 브레이크 | |
| 비상 정지 및 주차 브레이크 | SAHR | |
| 지상고(mm) | 300 | |
| 팔 | 유형 | 여러 좌표 |
| 붐 수 | 1 | |
| 병렬 메커니즘 | 완벽한 | |
| 붐 확장 길이 ( mm ) | 1,200 | |
| 붐 좌/우 스윙 각도 ( ° ) | ±35 | |
| 붐 리프팅 각도 ( ° ) | + 68 / - 40 | |
| 피드 틸트 각도( ° ) | + 3 / - 90° | |
| 피드 회전 각도 ( ° ) | 360 (나사형) | |
| 차대 | 유형 | 관절식 |
| 관절 천사 ( ° ) | ±40 | |
| 유압 지지대 | 4개 | |
| 택시 | 운전석 회전 | |
| 터닝 시스템 | 하이드로스테틱 파워 스티어링 시스템 | |
| 레벨링 미터 | 예 | |
| 뿔 | 예 | |
| 경고 시작 | 예 | |
| 역방향 경고 | 예 | |
| 접근/이탈 각도( ° ) | 17/15 | |
| 드리프트 윤활 경고 | 예 | |
| 연료탱크 용량(L) | 60 | |
| 유압 시스템 | 형태 | 변하기 쉬운 |
| 시스템 압력(bar) | 240 | |
| 유압탱크 용량( L ) | 180 | |
| 펌프 세트 하역 시작 | 자동적 인 | |
| 오일온도지시자 | 예 | |
| 낮은 오일 레벨 경보 표시 | 예 | |
| 기능 | 자동 칼라링, 공급 압력 제어 충격(FPCI) 및 자동 방해 방지 기능을 갖춘 직접 제어되는 드릴링 시스템 | |
| 전기 시스템 | 시작 모드 | 스타 – 델타 하역 시작 |
| 전압(V) | 380 / 660 / 1,000 | |
| 제어전압(V) | 24 | |
| 조명 램프 | 8 x 70W, 24V | |
| 케이블 릴 용량(m) | 70 | |
| 영향을 미치는 타이머 | 예 | |
| 디지털 전압전류계 | 예 | |
| 위상 순서 표시기 경고 | 예 | |
| 잔류 전류 장치 | 예 | |
| 전기 모터의 열 과부하 보호 장치 | 예 | |
| 물 시스템 | 부스터 펌프 | 원심 분리기 |
| 전력 (kW) | 1.5 | |
| 유행(m3/h) | 2 | |
| 압력(바) | 12 | |
| 최소물 유입 압력(bar) | 2 | |
| 냉각 시스템 유형 | 차가 워진 물 | |
| 기계 중량(kg) | ≤ 11,000 | |
| 치수(L xW xH) mm | 11,890 x 1,450 x 1,400 / 2,100 | |
| 트램밍 회전 반경(mm) | 내부 R 2,800, 외부 R 4,900 | |
| 작업면 치수 W x H(m) | 6×5.7 | |
| 최대.작업 영역(m2) | 31 | |
| 선택 과목 | 짧은/긴 피드빔 | |
| 배기 정화 장치 | ||
| 전기 유압 오일 충전 펌프 | ||
| 커민스 엔진 | ||
| 오른쪽 | ||
기계 장점
RCZ - 18J 드릴링 장비는 내구성이 뛰어난 104M 임팩터와 이중 버퍼 장치로 드릴링 도구의 내구성을 향상시키는 동시에 이중 삼각형 플로팅 지지 암 설계로 유압 제어의 정확성을 보장합니다.피드 시스템은 고강도 고강도 알루미늄 합금 빔을 사용하고 스테인레스 스틸 및 내마모성 개스킷이 장착되어 서비스 수명을 연장합니다.자동 유압 임팩터 제어 시스템은 자동 케이싱, 윤활, 수분 손실 보호 및 공급 제어를 포함하여 충격 프로세스의 지능적인 관리를 실현하여 막힘을 효과적으로 방지합니다.이 장비는 또한 언덕을 오를 때 엔진이 과부하되는 것을 방지하기 위해 2단 속도 이동, 자동 감속 및 향상된 토크 출력 기능을 갖추고 있습니다.섀시는 4륜 구동, 4기통 디젤 엔진 및 유압 잭을 갖춘 강력하고 연결식 중부하 작업용 섀시로 설계되어 안정적인 위치 지정을 보장합니다.이중 회로 페달 브레이크 시스템은 비상 주차 제어 기능을 제공하여 작동 안전을 보장합니다.높이 조절이 가능한 안전 캐노피, 케이블 드럼, 전기 피스톤 압축기, 전기 워터 부스터 펌프 및 작업 조명을 포함한 기타 기능으로 장비의 기능이 더욱 완성됩니다.

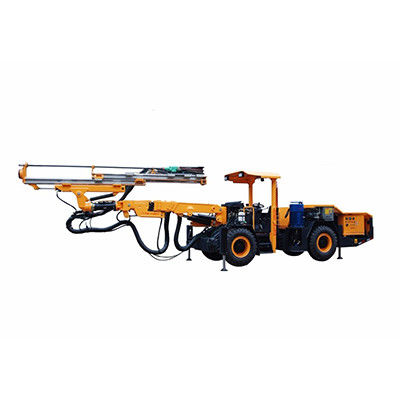

기계 사진
