원래 장소:
중국
브랜드 이름:
RanCheng
인증:
CE, ISO 9001:2000
모델 번호:
RCZ-22J
3880mm 지하 덤보 엔지니어링 드릴링 리그 전기 모터 디젤 엔진
기계 소개
RCZ - 22J 수압 터널 덤보 리그 는 석탄 광산, 터널 굴착 및 운송 인프라 건설에 사용할 수있는 다재다능 장치입니다.그것은 환경 친화적 인 디젤 엔진과 전기 모터로 장착되어 있습니다., 빠른, 제로 배기가스, 낮은 소음 뚫기 작업을 가능하게 합니다. 효율적인 수압 충격 장치와 무거운 용도로 떠있는 안정적인 조합 팔을 갖추고그것은 자동으로 수평 위치 및 360도 회전 수행 할 수 있습니다, 효율적으로 큰 부지 굴착 작업을 완료하고 또한 볼트 고정과 같은 작업에 적합합니다.고압 닫힌 사이클 수압 시스템과 이중 회로 페달 브레이크 시스템이 채택됩니다., 안전 운용을 보장하기 위해 비상 제동 장치가 장착되어 있습니다. 리그는 매우 좁은 관절형 무거운 차체로 설계되어 있으며 최대 12 km / h의 속도로 이동합니다.지하 광산 및 터널 발굴에 적합합니다. 지능형 제어 시스템, 자동 케이싱, 충격을 닫는 기능, 지연 빨래 구멍 바닥 및 기타 기능을 포함하여, 공급 시스템은 고강성 알루미늄 합금 빔을 사용합니다.스테인리스 스틸 표면 덮개와 착용 방지 라인그것은 지하 광산의 폭발 구멍 뚫기, 터널 발굴 및 볼트 고정에 적합합니다.
기술 매개 변수
| 구멍 범위 | 38~100mm | 막대 크기 | 4305mm | |
| 뚫어 진 깊이 | 3880mm | 최대 작업 면적 | 70m2 | |
| 섹션 크기 | 11.5m x 7.5m | 뚫기 속도 | 00.8-2m/min | |
| 전기 모터 전력 | 2X75KW | 탱크 용량 | 250L | |
| 차원 | 12800x2140x2480/3180mm | 기계 무게 | 14.5T | |
| 방랑자 | ||||
| 모델 | YHD210 | 로터리 | 장단점 180° | |
| 스윙 팔 | 높이 오른쪽으로 40° | 여행 보상 | 1500mm | |
| 주요 팔 이동 | 1500mm | 슬라이딩 레일 각도 | 90° | |
| 압축기 | ||||
| 공기 압축기 | ||||
| 압력 | 0.2-0.8Mpa | 용량 F.A.D | 00.32m3/min | |
| 전기 모터 전력 | 2.2KW | / | / | |
| 물 공급 | ||||
| 흐름 | 100L/분 | 압력 | 0.2-0.8Mpa | |
| 전기 모터 전력 | 3.5kW | 전압 | 380V | |
| 전기 기기 | ||||
| 저장 배터리 | 2X12V | 도로 조명 | 24V | |
| 작업 조명 | 24V | / | / | |
| 차체 | ||||
| 디젤 엔진 전력 | 125HP/93KW | 비어 | ±40° | |
| 타이어 | 12.0XR20 | 분류 가능성 | ≤15° | |
| 뒷축의 굴곡 각도 | ±7° | 접근/출항 각도 | 17° /14° | |
| 회전 원의 반지름 | 30.3m/6.95m | 트램 속도 | 10km/h | |
| 토지 공백 | 250mm | 연료 탱크 | 60L | |
기계 의 장점
RCZ - 22J 수압 터널 대용량 리그에는 고강성 알루미늄 공급 빔, 듀얼 버퍼링 시스템, FOPS 안전 칸디노프,용량이 큰 케이블 스릴, 중용형 망원경 수압 다리, 통합 콘솔 및 이중 브레이크 시스템 이 함께 지하 광산에서 우수한 성능과 운영 안전을 보장합니다.터널 뚫기 및 인프라 건설.

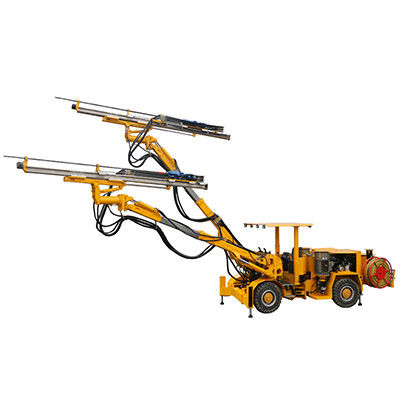

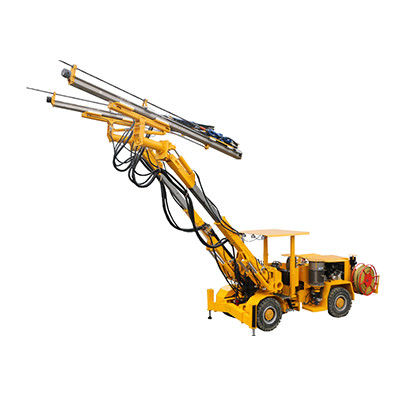

기계 사진
